超大型重載十字萬向聯軸器——在茂德傳動成功制造

2022年11月25日，由茂德傳動自主設計制造的超大型SWC1600十字萬向傳動軸成套，在公司全體員工和協作單位的共同努力下，歷時8個月的攻堅克難；順利通過三方聯合驗收。

三方聯合驗收

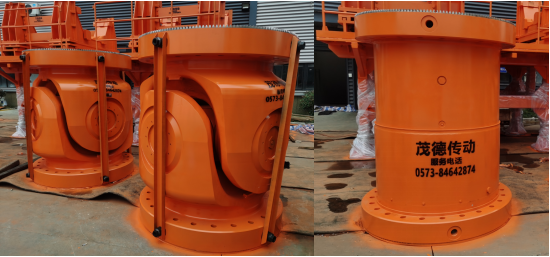

產品主要參數：

接軸回轉直徑：?1600mm,

總長度：6200mm；

伸縮量400mm;

連接采用希斯端面齒連接

公稱扭矩：19800 KN.M，

使用扭矩：13200 KN.M

接軸重量72噸，

SWC-BF1600-6200+400

配套三維臺架：

具備上下舉升

伸縮、橫移對中功能

成套重量：

約150噸。

  該產品的規格尺寸及參數已遠超我國現有產品標準，其成功交付標志著我國超大型重載十字萬向聯軸器的設計制造技術取得了突破性進展，為國內重大裝備配套大型傳動軸的國產化提供有力的技術支撐，該產品的研制成功具有重大的顯示和社會意義。

十字軸式萬向聯軸器是裝備制造業最重要、最常用的基礎傳動件之一，早在五六十年代我國已具備聯軸器制造體系；80年代在吸收引進的基礎上，原機械工業部組織牽頭形成SWC、SWP、SWZ三個系列的十字萬向軸設計、制造標準，我國的十字軸式萬向聯軸器聯軸器制造逐步形成了一個比較完整的工業體系；但產品的性能規格仍只能滿足常規要求，但對于特、大裝備使用的大規格、大扭矩產品仍無法滿足市場需求，如目前國內冶金鋼鐵行業的中厚板、熱連軋、大型型鋼軋制線的主傳動聯軸器；船用、風電、高鐵、電力等主要部位傳動軸仍普遍依賴進口，至今國產化進程仍在不斷嘗試、不斷進步提升的艱難前進中；隨著國產化超大型重載十字萬向聯軸器技術的不斷成熟和應用，不遠的未來我國超大型重載十字萬向聯軸器的制造必將得到用戶的信任和市場的認可，助力我國成為制造強國。
